你有没有想过，那些复杂的CAD图纸其实就像是一幅幅隐藏的地图，等着你去探索呢？没错，今天就要带你走进这个奇妙的世界，一起揭开CAD图纸的神秘面纱，让你轻松看懂那些看似高深莫测的图形！

一、CAD图纸的“门面” —— 三视图

首先，你得学会看CAD图纸的三视图。这就像是地图上的南、北、东、西四个方向，帮你快速定位。三视图包括主视图、俯视图和左视图，分别从不同的角度展示物体的形状和结构。想象就像你在现实生活中观察一个物体，从前面、上面和侧面分别看它，是不是一目了然了呢？

二、尺寸标注，图纸的“尺子”

接下来，你得学会读懂尺寸标注。这就像是地图上的比例尺，告诉你图纸上的每一个细节。尺寸标注通常包括长度、宽度、高度和半径等，它们就像是一把尺子，帮你量出图纸上的每一个尺寸。记住，看图的时候，一定要把尺寸标注和图形结合起来，这样才能更准确地理解图纸。

三、符号标注，图纸的“语言”

CAD图纸上的符号标注就像是图纸的“语言”，它们代表着不同的材料和工艺要求。比如，一个三角形符号可能代表的是混凝土，一个圆圈符号可能代表的是管道。学会识别这些符号，就像是学会了图纸的“语言”，让你能够更好地理解图纸的内容。

四、CAD迷你看图，图纸的“翻译官”

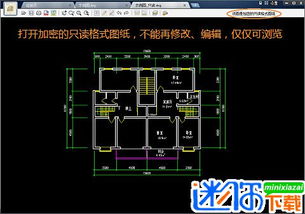

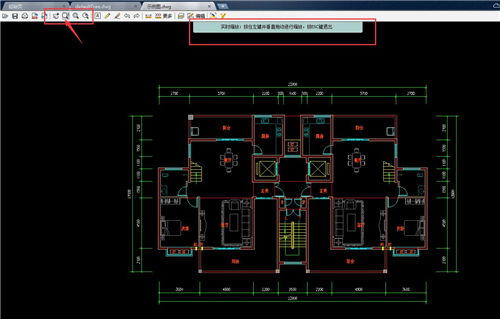

有时候，你可能没有CAD软件，但需要查看图纸。这时候，CAD迷你看图软件就派上用场了。这款软件可以打开dwg格式的图纸，让你在电脑上轻松查看。它还提供了缩放、旋转、测量等功能，让你像使用CAD软件一样方便地查看图纸。

五、手机看图，随时随地

现在，连手机也能看CAD图纸了！手机CAD看图王、CAD看图王等应用，让你随时随地都能查看图纸。它们提供了批注、测量、图层等功能，让你在手机上也能高效地处理图纸。

六、快速看懂CAD图纸的秘诀

1. 循序渐进：拿到图纸后，先看设计说明，了解建筑物的概况、位置、标高、材料要求等。然后看平面图，了解房屋的平面形状、开间、进深等。接着看立面图、剖面图，最后看结构图。

2. 记住尺寸：图纸上的尺寸标注非常重要，一定要仔细阅读，并结合图形理解。

3. 查对节点和大样：对于复杂的图纸，要仔细查看节点和大样图，以便更好地理解图纸。

4. 结合实物：如果可能，可以结合实物来理解图纸，这样更容易理解图纸的内容。

5. 请教专业人士：如果你对图纸的理解有疑问，不妨请教专业人士，他们能帮你更好地理解图纸。

看懂CAD图纸并不难，只要你掌握了正确的方法，就能轻松驾驭这些复杂的图形。快来开启你的CAD图纸探索之旅吧！
